Sistema di scaffalature a sbalzo Scaffali di alta qualità dalla Germania

Richiesta di preventivo ► Guarda il video

Kragarmregal-Anlage

La qualità e il servizio completo parlano da sé. OHRA può vantare oltre 40 anni di esperienza come produttore affermato di scaffalature per carichi pesanti e sbalordisce per il servizio di assistenza completo: Dalla consulenza alla produzione, all'assemblaggio di sistemi di immagazzinaggio. La scaffalatura a sbalzo è il prodotto più importante della gamma.
Con scaffalature personalizzate e una vasta gamma di accessori, offriamo una soluzione completa per lo stoccaggio di merci lunghe e carichi pesanti. Tutto: Prodotto in Germania.

Richiesta di preventivo

Vantaggi delle scaffalature a sbalzo di OHRA

I sofisticati sistemi di scaffalature a sbalzo robuste per stoccaggio o merci lunghe sono personalizzati da OHRA in base alle Sue esigenze – e prodotti in Germania.
Sono verniciati a polvere di alta qualità o zincati a caldo per lo stoccaggio all'aperto. Anche quando è piena, la scaffalatura a sbalzo rimane stabile in modo permanente e garantisce un alto livello di sicurezza per il Suo personale e i Suoi clienti.

Esistono soluzioni specifiche per ogni prodotto e per ogni settore. Le Scaffalature Cantilever per Merci Lunghe si differenziano per altezza, profondità utile, capacità di carico o spessore del profilo, a seconda delle esigenze.
Si fa una distinzione di base tra scaffalature a sbalzo monofacciali e bifacciali.

  • Montanti della scaffalatura e bracci a sbalzo in profili d'acciaio IPE a parete piena, laminati a caldo
  • Bracci sospesi e regolabili in altezza
  • I bracci a sbalzo liberamente spostabili proteggono le merci e le scaffalature in caso di collisione
  • Soluzioni sia monofacciali che bifacciali
  • La verniciatura a polvere di alta qualità protegge il materiale e garantisce una durata particolarmente lunga
  • Disponibile anche con tetto, pannello posteriore e grondaia per l'uso esterno
  • Versione opzionale zincata a caldo per stoccaggio all'aperto
Wir sind dann zufrieden, wenn Sie zufrieden sind.
Wir planen mit Ihrem vorhandenen Platz und Ihren individuellen Anforderungen.
Dank Dach im Außenbereich eine gute Sache. Ideal für den Holzhandel.
Doppelseitige Kragarmregale für den Autohandel. So macht Lagern Freude!

Il principio del braccio a sbalzo è semplice, ma rivisitato completamente da OHRA.

Der freibewegliche Kragarm schont Ware und Regal und weicht Anstößen aus. Das Funktionsprinzip des Kragarmregals ist simpel aber genial.
Das Kragarm-Prinzip ist simpel aber dennoch von OHRA voll durchdacht. Für die Langgut- und Schwerlast-Lagerung eignen sich die Kragarmregale in nahezu allen handwerklichen und industriellen Branchen.

Tutto quello che c’è da sapere a colpo d'occhio

Si tratta di travi verticali in acciaio con sbalzi orizzontali. La merce immagazzinata viene posizionata su questi bracci. Su di esso vengono stoccati oggetti particolarmente lunghi, come tubi o travi (merci lunghe).



Sono disponibili in versione monofacciale o bifacciale. Le scaffalature a sbalzo monofacciale sono di solito integrate lungo le pareti del magazzino o posizionate vicino ad esse. Quelle bifacciali consentono l'accesso da entrambi i lati e mantengono la loro stabilità grazie a una distribuzione uniforme del peso e a una struttura di base stabile. Entrambi possono anche essere ancorate al suolo. Oltre alle versioni semplici, esistono anche varianti con tetto, che offrono alle merci stoccate una protezione dalle intemperie se utilizzate all'aperto.



Oggi, le scaffalature a sbalzo realizzate con profili in acciaio laminati a caldo sono presenti in quasi tutti i settori industriali:
Nel settore del commercio di legname o di materiali edili, per lo stoccaggio di legname squadrato, tavole, pietre, tubi e profili,
nel settore siderurgico, dove i formati di lamiera e i profili d'acciaio pesanti devono essere stoccati in modo sicuro, nelle aziende di carpenteria e falegnameria come magazzino per i pannelli truciolari pesanti,
ma anche presso i riciclatori di auto, marine,
produttori di mobili e cucine
e molti altri settori in cui è importante immagazzinare molto in uno spazio ridotto. Esistono soluzioni specifiche per ogni prodotto e per ogni settore. A seconda delle esigenze, si differenziano per altezza, profondità utile, capacità portante o spessore del profilo. Per questo motivo, OHRA produce sempre scaffalature per carichi pesanti in base alle esigenze individuali e alle specifiche dei suoi clienti.



  • Nel settore del commercio di legname o di materiali edili per lo stoccaggio di legname squadrato, tavole, pietre, tubi e profili,
  • nel settore siderurgico dove i formati di lamiera e i profili d'acciaio pesanti devono essere stoccati in modo sicuro,
  • nelle aziende di carpenteria e falegnameria come magazzino per i pannelli truciolari pesanti,
  • ma anche presso i riciclatori di auto
  • marine
  • produttori di mobili e cucine
  • e molti altri settori in cui è importante immagazzinare molto in uno spazio ridotto.

Esistono soluzioni specifiche per ogni prodotto e per ogni settore. A seconda delle esigenze, si differenziano per altezza, profondità utile, capacità portante o spessore del profilo. Per questo motivo, OHRA produce sempre scaffalature per carichi pesanti in base alle esigenze individuali e alle specifiche dei suoi clienti.

Le scaffalature a sbalzo sono un sistema di stoccaggio estremamente robusto per merci lunghe e carichi pesanti. Si tratta, ad esempio, di pannelli di legno, lamiere, profili, travi o elementi in acciaio, materiali da costruzione o anche veicoli fuori uso e tutti i tipi di carichi pesanti.



Le nostre varianti, la Sua scelta

Principio di funzionamento semplice – molte varianti utili:

Cantilever racking with roof
Doppelseitig mit Dach. Die Ware lagert wettergeschützt im Außenlager.
Cantilever racking system with a monopitch roof
Mit Pultdach. Offene Lagerung im Außenlager mit optimalem Regenschutz.
Cantilever racking system with roof
Mit Dach. Die PVC-Dacheindeckung sorgt für ausreichende Beleuchtung im Holzlager.
cantilever racking system with roof
Mit Dach, um schwere Lasten im Freien zu lagern.
Cantilever racking system with roof and cladding wall
Mit Dach und seitlichicher Verbretterung. Optimaler Wetterschutz bei gleichzeitiger Ventilation.
cantilever racking system with roof
Mit großer Dachfläche. Die Ware lagert im Freien und ist trotzdem vor Regen geschützt.

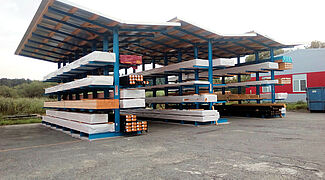

Scaffalature a sbalzo con tetto

Nelle aree esterne, le scaffalature a sbalzo con tetto sono la scelta giusta per le Sue merci lunghe che non devono necessariamente essere stoccate in un capannone. Oltre ai requisiti di carico, nel calcolo della statica del sistema di stoccaggio prendiamo in considerazione anche i carichi di neve e vento della sua regione e dimensioniamo i profili e il tetto della scaffalatura di conseguenza. Siamo al Suo fianco sin dall'inizio: dalla progettazione alla realizzazione del tetto. La supportiamo anche per quanto riguarda i permessi di costruzione – con materiale di disegno e statica su richiesta.

Scaffalatura a sbalzo con tetto

Rack monofacciale

Lo scaffalatura monofacciale viene solitamente posizionata sotto un tetto o davanti a una parete. Viene usato da un solo lato. Il design stabile consente una costruzione autoportante. Se è prevista una scaffalatura monofacciale, può essere chiusa sul retro e lateralmento all'esterno – ad esempio con lamiera grecata o legno.

Scaffali a sbalzo a doppia faccia

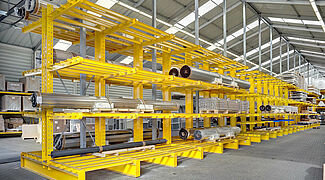

Cantilever racking light loads
Einseitiges Kragarmregal
Cantilever racking system for aluminium
Einseitiges Kragarmregal
Cantilever racking system steel storage
Einseitiges Kragarmregal
Doppelseitiges Kragarmregal
Doppelseitiges Kragarmregal
Doppelseitiges Kragarmregal
Doppelseitiges Kragarmregal
Doppelseitiges Kragarmregal
Doppelseitiges Kragarmregal
Doppelseitiges Kragarmregal

Scaffalature cantilever bifacciali

La scaffalatura cantilever doppia o bifacciale è costituita dallo stesso profilo del montante dell'opzione monofacciale. Tuttavia, entrambi i lati della scaffalatura sono dotati di gambe e bracci a sbalzo. In questo modo lo spazio di stoccaggio raddoppia. Questo vantaggio rende la soluzione bifacciale ancora più economica.

Scaffale a sbalzo a doppia faccia

Scaffalature a sbalzo per carichi pesanti

I carichi pesanti sono una sfida per qualsiasi sistema di scaffalatura. Pertanto, le scaffalature a sbalzo di OHRA sono costituite da profili in acciaio laminati a caldo per tutti gli elementi portanti. I vantaggi di questo sistema di scaffalature diventano ancora più evidenti con l'aumentare dei requisiti di carico. Con carichi standard del braccio fino a 2.500 kg e con carichi della colonna fino a 10.000 kg, è in grado di sostenere anche carichi pesanti senza problemi.

Scaffalature a sbalzo robusti

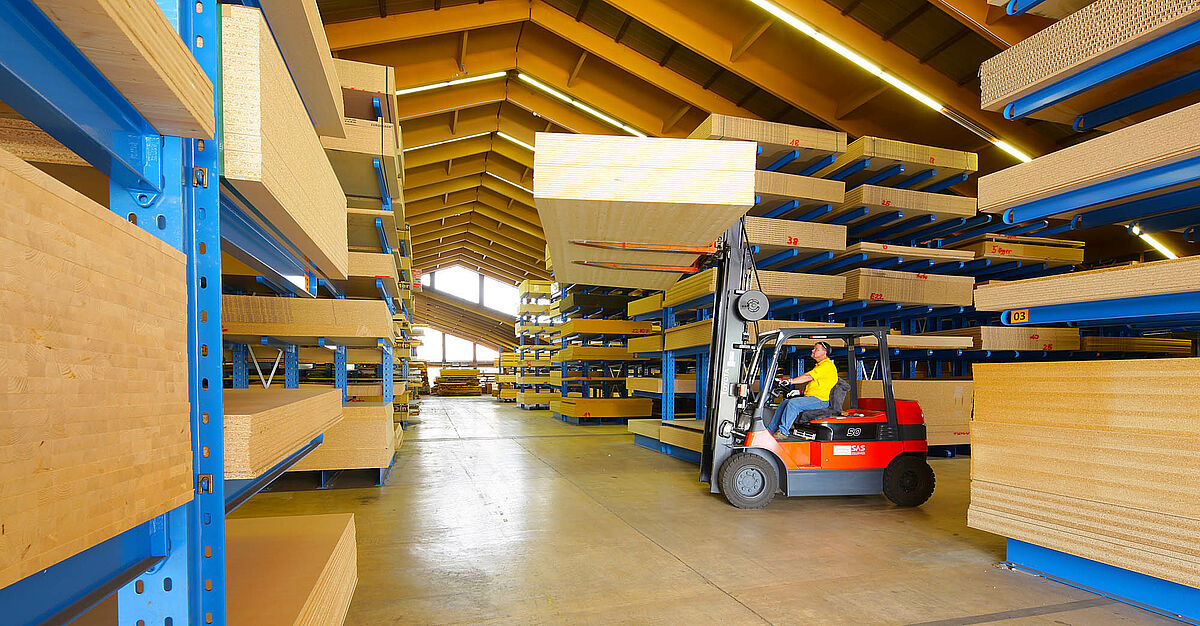

cantilever racking system for storing timber
Für die Lagerung von Spanplatten. Das Kragarmregal ist doppelseitig und pulverbeschichtet.

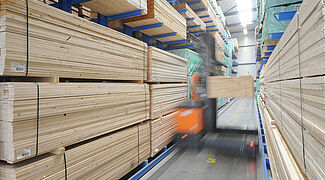

Cantilever racking for timber storage
Kragarmregale für die Holzlagerung. Schmalganglager mit Führungsschienen für 4-Wege-Stapler
Cantilever racking for coils
Perfekt für Coils. Tragfähigkeit bis zu 15 Tonnen pro Arm.
Cantilever racking for the storage of timber
Kragarmregale für Holzplatten. Direkter Zugriff auf verschiedene Abmessungen.
Cantilever racking system for storing steel
In einem Stahl Service-Center. Hohe Tragfähigkeiten für Blech- und Profillagerung.
Cantilever racking system for car recycling
Für die Lagerung von Altfahrzeugen bei einem Autoverwerter. Lagermöglichkeit von bis zu 4 Fahrzeugen übereinander.
Mobile racking system
Verschieberegal. Die robusten Regale werden auf Verfahrwagen montiert, die elektrisch bewegt werden können. Kompakte Lagerung auf kleiner Grundfläche.
Mobile cantilever racking
Das Prinzip einer Verschieberegal-Anlage.
Mobile cantilever racking system
Verschiebbare Varianten bei einem Aluminiumverarbeiter. Kompakte Lagermöglichkeit auf geringer Grundfläche. Auf Knopfdruck fahren die Regalzeilen auseinander, so dass nur ein Regalgang geöffnet ist.
Mobile cantilever racking system
Offener Gang eines Verschieberegals. Auf Knopfdruck öffnet sich nur der Gang, in welchem man ein- oder auslagern möchte. Elektronische Steuerung.
mobile racking system in a timber wholesale warehouse
Verschieberegale bei einem Holzhändler in Österreich. Die Ware ist sicher auf den robusten Kragarmen gelagert. Auf Knopfdruck öffnet sich nur der Gang, aus dem Ware entnommen oder eingelagert werden soll.
Mobile cantilever racking system
Verschiebbare Version bei einem Holzverarbeiter. Nur der Gang, in dem man ein- oder auslagern möchte, ist geöffnet. Die restlichen Regalzeilen sind Platz sparend zusammengeschoben.
mobile cantilever racking
Verfahrbar für Langgut. Es öffnet sich immer nur der Gang, in dem Ware ein- oder ausgelagert werden soll.

Scaffalature a sbalzo come ripiani scorrevoli

In un sistema di scaffalature scorrevoli, le file di scaffali sono direttamente collegate tra loro, senza spazio libero tra loro. Solo quando desidera accedere agli articoli stoccati, può spostare i ripiani desiderati manualmente o elettricamente, creando così un accesso. Utilizzando le scaffalature scorrevoli di OHRA, può sfruttare al meglio il Suo spazio di stoccaggio limitato e organizzare i Suoi prodotti in modo efficiente. Il risparmio di spazio offre anche una chiara panoramica delle merci stoccate e dei vari gruppi di prodotti, con conseguente risparmio di tempo e risorse.

Scaffalature a sbalzo come scaffalature scorrevoli

Scaffalatura Cantilever per Merci Lunghe

Le scaffalature per merci lunghe sono adatte allo stoccaggio di merci particolarmente lunghe. Un sistema di scaffalature per merci lunghe può essere progettato sia come sistema di stoccaggio verticale che come sistema di stoccaggio orizzontale. Il fattore decisivo nella scelta di un sistema è l'uso previsto e lo spazio disponibile nel magazzino. Le scaffalature cantilever sono ideali per i tubi, ad esempio. L'accesso è rapido e si ha una buona panoramica delle diverse lunghezze e varietà. Le scaffalature verticali possono essere installate anche nei locali di vendita.

Scaffalatura Cantilever per Merci Lunghe

Cantilever racking systems for aluminum
Lagerung von Aluminiumprofilen horizontal in Langgutregalen
cantilever racking for the metal trade
Lange Profile horizontal in einem Langgutregal. Mehrere Lagerebenen, Ausnutzung der Hallenhöhe.
cantilever racking for the metal trade
Verschiedene Längen und Abmessungen können in einem Regal abgelegt werden.
Cantilever racking for storing steel
Für die Lagerung von Metallringen. Ebenso geeignet für Coils und Drahtrollen.
Cantilever racking system for storing metal
Die doppelseitige Version für die Lagerung von Langgut. Armbrücken als Zubehör ermöglichen eine durchgehende Lagerung von verschiedenen Abmessungen in einer Lagerebene.
Galvanized cantilever racking system for outdoor storage
Feuerverzinkt für das Außenlager. Auf Anfrage auch mit Dach und Wand ausführbar.
Cantilever racking system for external storage
Für das Außenlager. Doppelseitige Ausführung. Zusätzlich mit Dach und Wand erweiterbar.
Cantilever racking systems for aluminum
Für die Lagerung von Aluminiumprofilen. Optimale Lagerung für Langgut auf geringer Grundfläche.
Cantilever racking system steel storage
Mit Armbrücken als Zubehör. Durchgehende Lagermöglichkeit ohne störende Zwischenstützen.

Altre varianti di scaffalature cantilever

Altri modelli di scaffalature cantilever di OHRA offrono soluzioni personalizzate per esigenze di stoccaggio uniche, comprese applicazioni speciali come i capannoni con capannoni con scaffalature a sbalzo, piattaforme e presentazioni di piastrelle. Scopra le altre nostre varianti di scaffali a sbalzo con un'ampia scelta di materiali, stabilità, sicurezza ed espandibilità.

Altre varianti

Riferimenti Dettagli

Adamet
Investzal
Albixon
Corswarem NV
Adamet

Adamet

Il grossista di materiali metallici Adamet-Niemet ha modificato la propria concezione di magazzino passando da un’ area di stoccaggio a terra e all’impiego di scaffali troppo bassi ad una soluzione OHRA, raggiungendo un’ altezza di 8570 millimetri. Il carico massimo delle mensole  è di 500-600 kg e su un’altezza di 8570 millimetri è possibile ottenere fino a 16 piani di stoccaggio. Oltre ad aumentare la  capienza del magazzino si è risusciti anche ad accelerare i processi di immagazzinamento e trasferimento migliorando l’efficienza della produzione. Inoltre, le mensole cantilever OHRA,  possono essere regolate in altezza e in caso di urto assorbono grazie ad un sistema di aggancio ne permette l’oscillazione.

Alla storia di successo

Investzal

Investzal

Per lo stoccaggio di bobine pesanti fino a 5 tonnellate, l’azienda ungherese Invesztál ha installato un portapallet OHRA lungo 19,9 metri. La scaffalatura per carichi pesanti è stata adattata alle dimensioni specifiche delle bobine collocate su pallet. Rispetto  alla precedente soluzione in cui parte del materiale era collocato a pavimento e parte su scaffali tradizionali , con le nuove strutture  l’accesso alle bobine è diventato semplice, affidabile e rapido. Inoltre, il danneggiamento di  bobine zincate, e colorate, è stato  ridotto al minimo.

Alla storia di successo

Albixon

Albixon

ALBIXON, uno dei principali produttori di piscine e coperture per piscine in Europa, ha ampliato le sue capacità di stoccaggio con una scaffalatura cantilever coperta Ohra in cui sono stoccati profili di  alluminio pallettizzati; la lunghezza dei pallet varia da 5 a 12 metri, il peso varia da 500 a 1.200 kg. La nuova scaffalatura non solo offre maggiore spazio, ma anche una riduzione dei costi: si evitano spostamenti inutili di materiale, aumenta l'efficienza nel trasporto e diminuisce il rischio di danni alle merci immagazzinate. In oltre proteggendo i materiali dalle intemperie si riduce il costo relativo al controllo qualità.
Anche l'inventario risulta più semplice da eseguire per merito delle buona panoramica delle merci immagazzinate.

Alla storia di successo

Corswarem NV

Corswarem NV

Auf sehr geringer Grundfläche ein hohes Lagervolumen.

Alla storia di successo

Sistema

Magazzino per lo stoccaggio di articoli lunghi per profilati per infissi in alluminio

Alla storia di successo


tecnici

La struttura delle nostre scaffalature a sbalzo è costituita da solidi e robusti profili in acciaio laminati a caldo, particolarmente resistenti, sicuri e durevoli. I gruppi principali (montanti, bracci a sbalzo, piedi) sono verniciati a polvere di alta qualità per uso interno. Tutti gli altri componenti sono zincati a nastro in conformità alla norma DIN 10346. Zincatura a caldo dei componenti in conformità alla norma DIN EN ISO 1461 per uso esterno.

L'ancoraggio dei ripiani all'interno con ancoraggi zincati, all'esterno con ancoraggi in acciaio inox.

Caratteristiche del prodotto Bracci a sbalzo:

  • aggancio, griglia di regolazione 100: 100 mm
  • Si può sospendere in modo flessibile ed è libera di muoversi (ad es. tipo K60K+H), proteggendo così il braccio a sbalzo e la Sua merce dai danni
  • Aggancio e sgancio rapido in posizione quasi orizzontale, ad es. K60 K+H
  • Artiglio di aggancio di alta qualità, forgiato, appositamente temprato
  • Colori standard RAL 5015, 2002, 3000, 6011, 7035
  • Nessun bordo d'impatto sulla superficie di stoccaggio a causa delle piastre di collegamento sporgenti sul braccio a sbalzo --> quindi nessun danno alla merce durante il processo di stoccaggio e prelievo
  • Deflettori di braccio sui bracci a sbalzo in conformità alla normativa
  • Predisposto per protezione contro il rotolamento
  • Predisposto per l'utilizzo di una vite di regolazione

Caratteristiche del prodotto Montanti/piedi:

  • Bifacciale come standard in griglie da 100: 100 mm perforati, (i piedini per ripiani monofacciali possono essere preparati per l'uso bifacciale in un secondo momento)
  • Avvitato a filo con la base del montante, garantisce un supporto a tutta superficie sulla base del montante, senza piastre di collegamento sporgenti. Quindi nessun danno durante il processo di stoccaggio e prelievo
  • I componenti possono essere facilmente sostituiti in caso di riorganizzazione del magazzino o in
cantilever racking technical detail
Eingehängter Kragarm mit Hinterlegplatte
cantilever racking technical detail
Bei Anstößen weicht der Kragarm aus
cantilever racking technical detail
Ständerprofil mit Anschluss für Distanzrohre

Sta cercando il sistema di scaffalatura più adatto a Lei o ha già trovato quello giusto? Saremo lieti di consigliarla e di inviarle un preventivo su richiesta.

Invia richiesta di preventivo ora

Accessori per scaffalature a sbalzo OHRA

Sono disponibili diversi accessori per la configurazione estesa della Sua scaffalatura OHRA. Questi possono essere forniti a posteriori o al momento dell'ordine. Questi includono griglie, sistemi protezione contro il rotolamento in versione pesante e leggera, ponti a braccio, tubi a sella e molto altro ancora. Di seguito può vedere una selezione delle soluzioni realizzate.

cantilever racking accessory
Feuerverzinkt mit Wetterschutznetz
Cantilever racking accessory
Mit Armbrücken. Hiermit können Waren mit verschiedenen Abmessungen in einer Lagerebene gelagert werden.
cantilever racking accessory
Mit patentierter Hinterlegplatte für die Fixierung der Kragarme.
Cantilever racking accessory
Mit Führungsschiene und Einfahrbogen. Damit können Vierwege-Stapler leichter in den Regalgang einfahren und geführt werden.
Cantilever racking accessory
Mit Gitterrostauflage. Durchgehende Lagermöglichkeit.
